产品简介
超辐射发光二极管，830 nm
特性
中心波长830 nm至1550 nm
典型3 dB带宽范围从20到110 nm
14引脚蝶形封装，接有至少1 m长的单模或保偏光纤尾纤
2.0 mm窄键FC/APC接头
集成TEC和热敏电阻
超辐射发光二极管(SLD)是jue佳的高功率宽带光源，极其适用于诸如光学相干层析(OCT)成像系统和光纤陀螺仪(FOG)等应用。这里提供的蝶形封装SLD是一种磷化铟(InP)器件。
每个SLD都具有14引脚的蝶形封装，集成了半导体制冷片(TEC)和热敏电阻，以保证输出稳定性。它们的输出耦合到端接有2.0 mm窄键FC/APC接头的单模或保偏光纤中。每个SLD发挥时带有单独的产品数据表，保护仪器的光谱和工作参数信息。可根据要求提供每个SLD的原始测试数据；
为了支持OCT成像应用，这些SLD具有极低的增益波动，这个值不大于0.3 dB(RMS)，典型波动值不大于0.06 dB(RMS)。更多有关用于OCT系统的Thorlabs SLD的信息，请点击这里。注意，带宽会随着电流的减小而降低；下方的带宽规格指定在工作电流下。
| Item # | SLD830S-A10W | SLD830S-A20W | SLD830S-A10 | SLD830S-A20 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Parametera | Min | Typical | Max | Min | Typical | Max | Min | Typical | Max | Min | Typical | Max |
| Operating Current (mA) | - | - | 240 | - | - | 330 | - | - | 150 | - | - | 240 |
| Center Wavelength (nm)b | 815 | 830 | 845 | 815 | 830 | 845 | 820 | 830 | 840 | 820 | 830 | 840 |
| Spectral Shape | Flat Top | Flat Top | Near Gaussian | Near Gaussian | ||||||||
| ASE Power (mW)c，d | 10 | - | - | 20 | - | - | 10 | 13 | - | 20 | 22 | - |
| Optical 3 dB Bandwidth (nm)c，e | 50 | 60 | - | 40 | 55 | - | 17 | 20 | - | 17 | 20 | - |
| Optical 20 dB Bandwidth (nm)c | - | - | - | - | - | - | - | 50 | - | - | 50 | - |
| RMS Gain Ripple (dB)c，f | - | 0.06 | 0.3 | - | 0.03 | 0.3 | - | 0.03 | 0.15 | - | 0.03 | 0.15 |
| Output Spectrum (Click to Enlarge) | ||||||||||||
| LIV Plot (Click to Enlarge) | ||||||||||||
| Fiber Type | 780HP | |||||||||||
点击上方规格标签可查看完整规格。
这些装置的中心波长定义取决于光谱形状。请查阅上方规格标签。
处于工作电流时。
对应尾纤的输出。
对于SLD830S-A10W和SLD830S-A20W：当ASE处于*小功率时，可以保证*小3 dB带宽。
点击获曲线图；测量分辨率= 0.02 nm
| 产品型号 - 公英制通用 | |

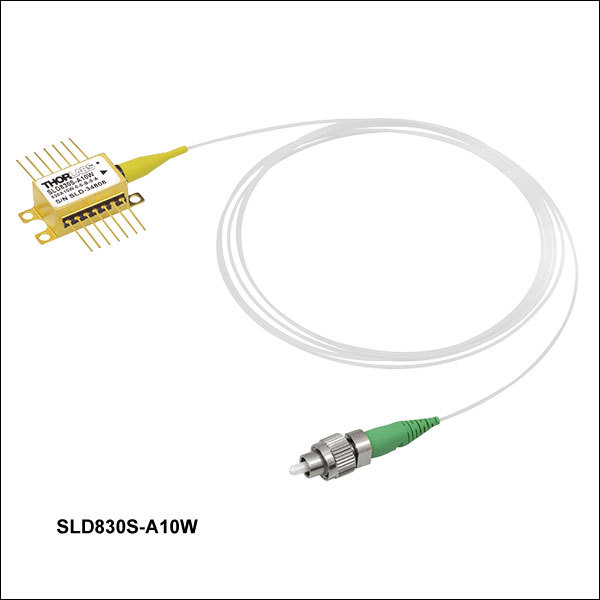

| SLD830S-A10W 超辐射发光二极管，10 mW(*小)，CWL = 830 nm，60 nm 3 dB带宽，蝶形封装，单模光纤，FC/APC | |
| SLD830S-A20W 超辐射发光二极管，20 mW(*小)，CWL = 830 nm，55 nm 3 dB带宽，蝶形封装，单模光纤，FC/APC | |
| SLD830S-A10 超辐射发光二极管，13 mW，CWL = 830 nm，20 nm 3 dB带宽，蝶形封装，单模光纤，FC/APC | |
| SLD830S-A20 超辐射发光二极管，22 mW，CWL = 830 nm，20 nm 3 dB带宽，蝶形封装，单模光纤，FC/APC |
