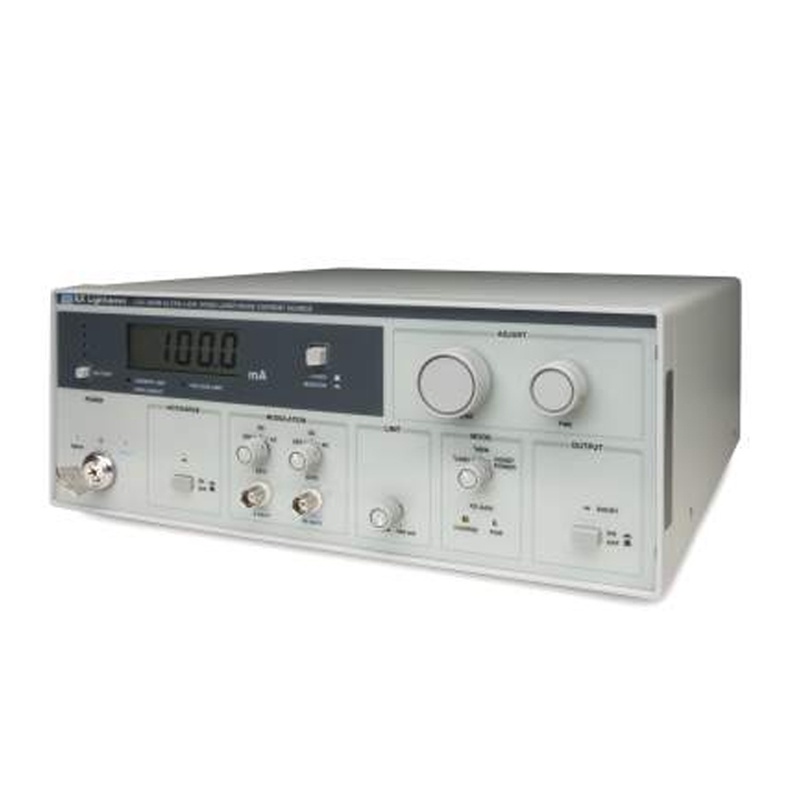

LDX-3620B超低噪声激光二极管驱动器，500 mA，电池供电
LDX-3620B 是一种电池供电的超低噪声电流源，针对窄线宽或稳定波长激光二极管应用进行了优化。它提供的精确电流输出具有 <100 nA 的平方根噪声值并保持 <10ppm 的稳定性。
电池可在 200 mA/500 mA 双范围的激光二极管电流源下工作
电池模式下的平方根噪声小于 100 nA
超过 1 小时后稳定性好于 10 ppm
恒定电流和恒定功率操作模式
激光二极管保护和错误检测电路在所有工作模式下均可保护激光二极管
电池寿命长，可操作长达 16 小时而无需充电
产品规格：
- 激光器电流0.5 A
- 激光器恒流输出电压5 V
- 温度系数<20 ppm FS/°C
- 计算机接口None
- 激光器输出噪声/纹波（低带宽）<70 nA
- 激光器输出噪声/纹波（高带宽）<600 nA
- 电流输出稳定性（24小时）<50 ppm FS
- 电流输出稳定性（1小时）<10 ppm
- 外部调制（高带宽）DC to 1 MHz
- 外部调制（低带宽）DC to 10 kHz
- 监测电流范围20-2000 μA
- 重量11.11 kg
激光二极管控制模式的选择
LDX-3620B 可以在恒定电流低带宽、恒定电流高带宽或恒定光功率模式下以满量程电流工作。恒定电流低带宽模式为激光二极管提供稳定的直流电流，同时具有* di的电流噪声。在恒定电流高带宽模式下，外部控制电压被累加到输出电流平移台，允许输出的直流或调制电压控制高达 1 MHz 带宽。对于激光器保护，调制端口实现为差分输入，允许控制电压和仪器的激光输出使用不同的接地。恒定功率模式通过测量从二极管的后面光电二极管或从反馈控制回路中的外部光电二极管到电流源的光电流来维持激光二极管的恒定光学运行。提供前面板上的粗略和精细增益调整，以将显示器按比例缩放到满刻度激光器工作点，并支持反馈电路在宽范围的光电二极管电流下工作。
外部电流控制
LDX-3620B 的电流输出可由外部电压源控制；对于需要直流偏置和/或线宽变宽、波长控制或幅度调制的应用，可以使用直流信号或交流波形。一个或两个外部电压波形可用于调制通过前面板调制输入端口的输出电流。两个输入可以交流或直流耦合到电流源驱动电路。对于调制和误差信号求和到驱动电路，每个输入的跨导相差 10 倍。在所有操作模式下，电压输入计入前面板电流控制，用于对激光器进行电流控制。
超低噪声和高稳定性
铅酸电池和用心设计以及注意细节的组件选择，使仪器和电路板设计支持 LDX-3620B 实现比交流供电电流源低一个数量级的噪声级别。通过适当的布线和激光二极管安装，可以实现 <100 nA 的电流噪声级别；光谱、相干通信以及需要窄线宽的其他应用的关键性能。同样注意到的细节还有，支持 LDX-3620B 在任何仪器操作模式下在任何一个小时周期内实现 10ppm 量级的电流源稳定性。
激光二极管保护
长寿命电池
