特性
五个自由度加旋转调节
迟滞少(更多信息，请看曲线图标签)
FC/PC、FC/APC和SMA版本
FC/PC和FC/APC版本兼容2.1 mm宽键和2.0 mm窄键接头
SMA FiberPort用于SMA905接头
带非球面透镜或消色差透镜
适用于单模(SM)、多模(MM)和保偏(PM)光纤
增透膜选项包括可见光、近红外和中红外波长范围(详情请看选择指南标签)
Thorlabs的FiberPort微定位器小巧、超稳定、使用方便，用于将光耦合到光纤中或者准直光纤的输出光。紧凑的结构；可重复、高分辨对准机制；高热稳定性；平移锁定机制(详情请看操作标签)，使FiberPort非常适合长期或短期光纤耦合与准直。
每个FiberPort都包括一个消色差或非球面透镜，有效焦距范围为2.0 mm至18.4 mm，带有FC/PC、FC/APC或SMA光纤插口。对于需要兼容短有效焦距(≤7.5mm)的应用，我们提供带有FC插口的FiberPort，可与FC/PC和FC/APC接头一起使用。它们的5轴调整与短焦距相结合，所以对轴外输入的灵敏度可忽略不计。
我们的消色差FiberPort可以在很大的波长范围内准直光，且焦距偏移非常小。因此如果光源波长改变，可减少重新对准的需要。消色差和类非球面FiberPort的焦距偏移可以在上方选择指南标签查看。这些FiberPort的有效焦距为4.5 mm、7.5 mm、10 mm或15 mm。每个消色差FiberPort的EFL偏移可在下表中查看。
五个自由度(及接头旋转)
在接头和光纤保持不动时，内置的透镜具有五个对准自由度：X和Y方向的线性对准、俯仰和偏转角度对准、同时使用俯仰和偏转调节Z轴。非球面透镜在X和Y方向的行程范围为±0.7 mm，每转分辨率317 μm。Z方向行程范围为±1.0 mm，每转分辨率200 μm。此外，拧松前面板的三颗平头螺丝可以旋转接头，用于保偏光纤的对准。对准完成后，拧紧外壳侧面的锁定螺丝，固定X和Y的位置。Zθ调节器上的锁环可以锁定俯仰/偏转位置。

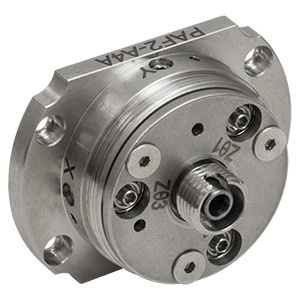

FiberPort，带消色差透镜，用于FC/PC和FC/APC接头(EFL = 4.0 mm或7.5 mm)
这些EFL≤7.5 mm的FiberPort可以与FC/PC和FC/APC接头配合使用，因为FiberPort的5轴调节和短焦距结合使离轴输入可忽略不计。
| Item # | EFL | Input MFDa，b | Output 1/e2 Waist Diametera | Max Waist Distancea，c | Divergencea | EFL Shiftd(Click for Plot) | Lens Characteristics | Length Lg | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CAe | NA | AR Rangef | Material (Click for Plot) | ||||||||
| PAF2-A4A | 4.0 mm | 3.5 μm | 0.65 mm | 748 mm | 0.875 mrad | 1.8 mm | 0.22 | 350 - 700 nm | N-SK16 / N-LASF9 | 0.70" (17.7 mm) | |
| PAF2-A4B | 4.0 mm | 5.0 μm | 0.87 mm | 693 mm | 1.250 mrad | 1.8 mm | 0.22 | 600 - 1050 nm | N-LAK22 / N-SF6HT | 0.70" (17.7 mm) | |
| PAF2-A4C | 4.0 mm | 10.4 μm | 0.76 mm | 292 mm | 2.600 mrad | 1.8 mm | 0.22 | 1050 - 1620 nm | N-SF66 / N-LASF41 | 0.70" (17.7 mm) | |
| PAF2-A7A | 7.5 mm | 3.5 μm | 1.23 mm | 2631 mm | 0.467 mrad | 4.5 mm | 0.30 | 400 - 700 nm | N-BAF10 / N-SF6HT | 0.70" (17.7 mm) | |
| PAF2-A7B | 7.5 mm | 5.0 μm | 1.62 mm | 2435 mm | 0.667 mrad | 4.5 mm | 0.30 | 650 - 1050 nm | N-BAF10 / N-SF6HT | 0.70" (17.7 mm) | |
| PAF2-A7C | 7.5 mm | 10.4 μm | 1.42 mm | 1026 mm | 1.387 mrad | 4.5 mm | 0.30 | 1050 - 1700 nm | N-LAK22 / N-SF6 | 0.70" (17.7 mm) | |
这些值用以下光纤进行计算：-A：450 nm时460HP、-AxB： 850 nm时780HP、-AxC：1550 nm时SMF-28e+
输入模场直径
* da束腰距离定义为从透镜到高斯光束的束腰的* da距离。
焦距漂移指定在整个增透膜波长范围内。
通光孔径
增透膜的波长范围。详情请看曲线图标签。
接头顶端到Fiberport法兰表面的长度，如操作标签中的图纸所示。
